符合NEC 690.12法规要求的快速关断。
Tigo提供两种符合NEC 690.12法规要求的快速关断方案。

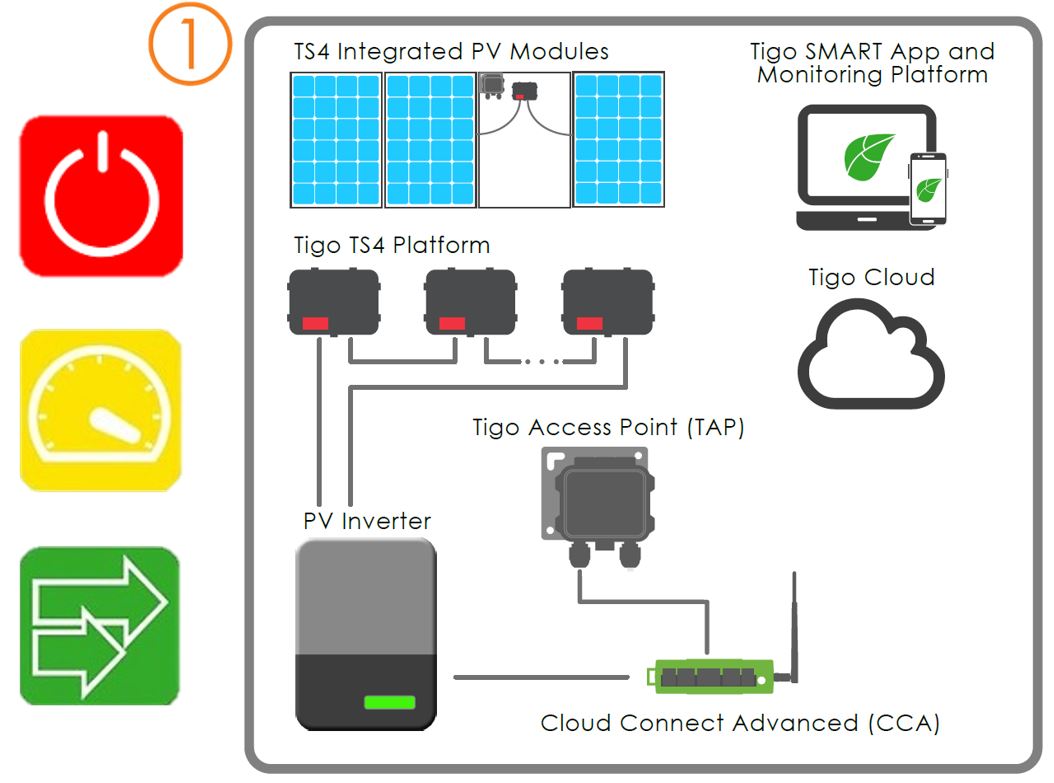

1. 可灵活使用的组件级电力电子部件(TS4-S, TS4-O, TS4-L)
我们的可灵活使用的组件级电力电子产品TS4与网桥间采用无线通讯方式。要实现快速关断， 还需配合网桥与数据采集器。

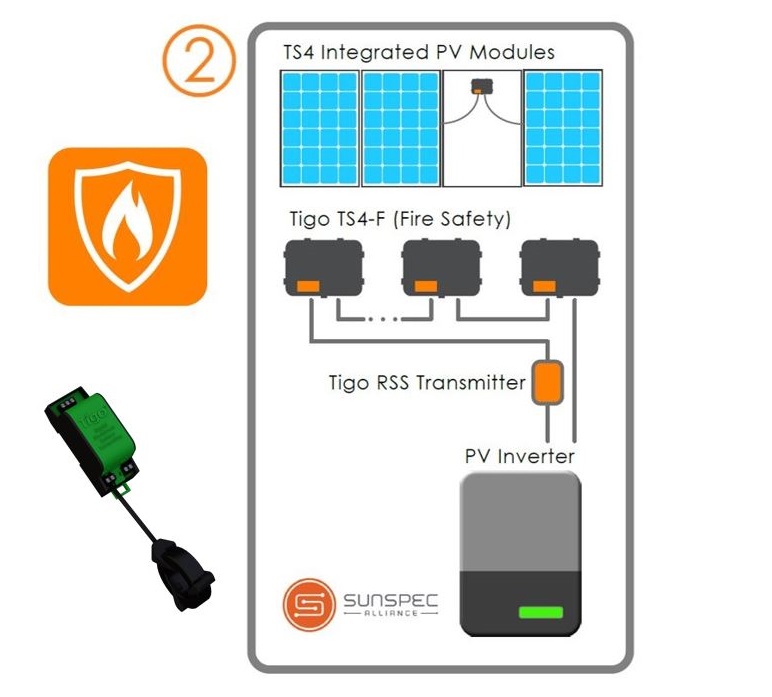

2. TS4-F
TS4-F 采用电力载波通讯与快速关断信号发生器。TS-F只有快速关断功能。
交流断电 – 快速关断解决方案
注意：自动操作符合NEC 2014/2017 690.12标准。有关详细信息，请参阅本文底部的链接
在紧急情况，比如着火时，通常现场人员要做的就是关断建筑物的总开关。电网断电后， 会引起逆变器与数据采集器或快速关断信号发生器关断。一旦数据采集器或快速关断信号发生器关断后， 具有安全关断功能的TS4产品(TS4-S, TS4-O, TS4-L and TS4-F) 就会进入组件级关断模式， 从而完全关断输出电压与功率。即使现场人员不直接触发安全关断， TS4产品本身也设计了侦测标准的安全协议并能在紧急状况下做出相应的动作。
当紧急情况下，比如火灾发生时，现场操作人员的标准做法就是立即关掉起火建筑的交流开关。 并网交流的切断会触发逆变器以及云终端或增强版云终端的关闭。当云终端或增强版云终端关闭后，具有快速关断功能的TS4-S/O/L 智能优化器就自动进入组件级安全关断模式，完全关断输出电压与功率。 即使现场人员未直接启动安全关断，TS4产品也会根据内置标准安全协议对紧急状况作出响应。
云终端与逆变器共用相同的交流开关示例
装有TS4-F的系统也有同样的安全保护机制。如果采用外置的快速关断信号发生器的话，就像关断逆变器一样，需要同时关断该信号发生器以满足NEC 690.12 安规要求。详情请参见“TS4-F安装与安全手册”。
Tigo的产品完全符合 NEC 2014/2017 690.1212 要求 (根据NEC 2017 690.12，从2019年1月起，美国户用电站将强制执行该标准)。
Tigo PV-Off® (之前是PV-Safe®)是Tigo 注册过的。®
Tigo的组件关断功能能让组件方阵实现组件级的关断，是目前最安全的组件关断方式。当关断触发后，TS4产品将组件从组件串中断开，并将组件的电压与功率降为0。0V的组件输出电压对于现场以及运维人员都是安全的。
对于采用传统的数据采集器MMU以及CC系统，数据采集器面板上面有一个"PV-Safe" 的按钮。对于采用数据采集器CCA的系统，可以连接一个按钮或开关到CCA上来触发组件关断。

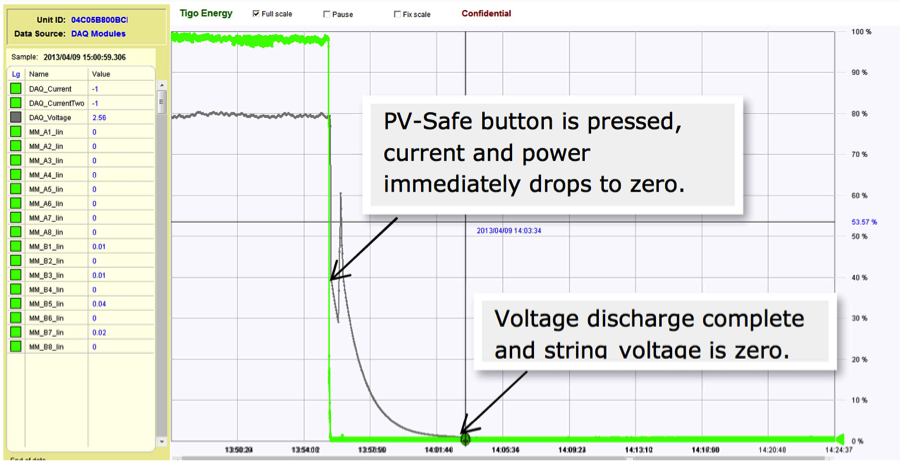

实时图示演示光伏安全启动后的变化（绿色为每个组件的电流，灰色为每个组件的电压）
组件安全 – 手动操作
注意: 仅交流断电方案才是符合NEC 2014/2017 690.12 的方案
在现场触发关断，只需按“PV-Safe”按钮或连接到数据采集器上的“PV-Off ”开关，这样数据采集器就会发送一个关断命令给所有的TS4产品。一旦关断，TS4就不会再开启，除非接收到用户从数据采集器MMU,CC或CCA发送的开启命令。
现场操作时，只需按云终端上的“PV-Safe”按钮就可以触发组件安全关断。组件安全关断触发后，云终端就通过网桥向所有的智能优化器发出关断命令。一旦关断，智能优化器将保持关断直状态直到操作人员在现场通过云终端再发出开启命令。
监测与通讯组件级危险信号
TS4 智能优化器实时监测光伏组件参数，比如过压、过温。当监测到危险信号并报告组价当前状态给云终端或增强版云终端后，TS4智能优化器将进入组件安全模式。云终端或增强版云终端将通过关断单个组件来决定本地单个组件或整个电站系统是否有安全威胁而需要整个电站系统进入组件安全模式。
如果过压或过温引起了单个组件或整个电站系统进入了组件安全模式，当过压或过温威胁消除后，电站将自动恢复正常。
结论
由于具有手动与自动安全关断以及实时的组件级监控，Tigo安全关断功能颠覆了业主对光伏电站安全的认知，与常规直流开关不一样，Tigo智能优化器切断单个组件输出电压，在紧急情况下启动安全关断后，将组件串电压放电到0V。
Tigo TS4智能优化器经认证，符合Intertek 2014年10月要求的NEC 2014 690.12 以及UL 于2017年1月要求的NEC 2017 690.12。
