配备有RTU RS-485模块的Shark 电表可以连接到Tigo云终端设备。这些电表型号包括：
- Shark 50-VX-485P-X
- Shark 100-X0-X-VX-X-485P
- Shark 100T
- Shark 200
- Shark 200T
（根据制造商Per Electro Industries / Gauge Tech网站信息，截止时间为2017年3月）
把Shark 电表连接到云终端设备或增强版云终端设备

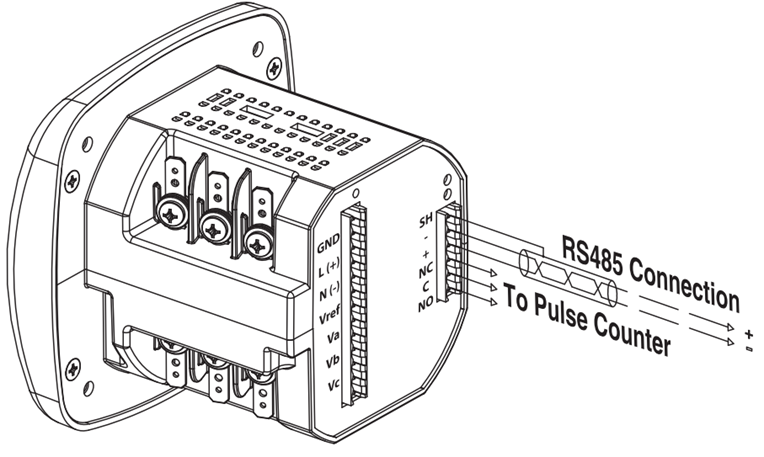

上面提到的Shark 电表的RTU RS-485模块在其背面，端口名称"COM2"，见图1。
图示1：Shark 电表背面的COM2端口的前三个连接口需要连接到CC或CCA。

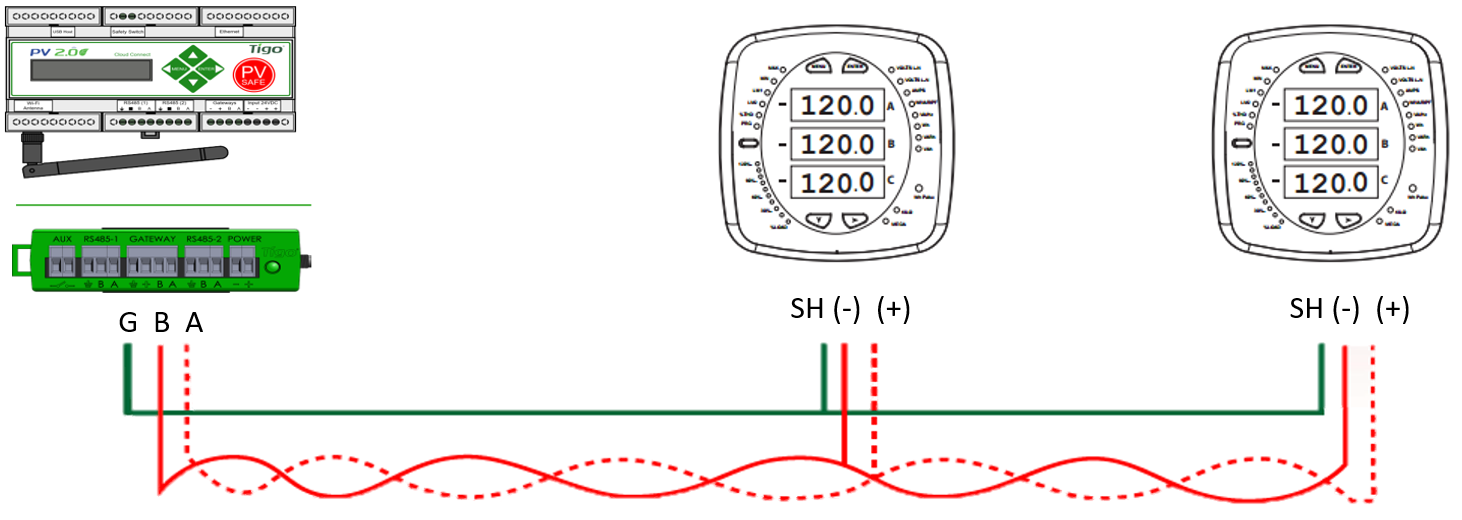

将一个CC或CCA RS-485端口（RS485-1或 RS485-2）连接到到COM2端口的shark 电表，如图2所示。
注意：旧版本的CC端口指的是标有 “可选”字样的端口，其他的与图2相同。
图2：CC / CCA RS485端口与Shark 电表COM2端口的连接
Per Electro Industries / Gauge Tech公司:
- CC/CCA与Shark电表连接的最远距离离是4000英尺（1219.20米）。
- 使用屏蔽双绞电缆美规22号线 (0.33mm2)或更大，只在最后一个电表端接地。
- 一条RS485总线最多能连31个shark 电表。
配置Shark 电表
型号： Shark 50-VX-485P-X, Shark 100-X0-X-VX-X-485P, Shark 200
这些型号的电表都有显示屏幕与按钮。
按菜单进入主屏幕。在顶部窗口（窗口A）中闪烁的是激活选项。使用向下箭头键滚动。按回车键选择CFG（配置）。使用向下按钮来查找端口，当出现在上窗口（A）按回车。
- 将会弹出Adr(地址)窗口。
- 如果不止一个shark 电表串联到CC或CCA（多个交流电表或其他兼容ModBus总线通信协议的第三方设备均可以串联），每个仪表或其它串联在相同的云终端设备的设备必须有唯一的地址。地址数在0到247之间。只要每个设备都有自己的地址，您可以选择任意数字。
- 记录每一个电表以及去ModBus协议地址。
- 当Adr出现在在窗口A时，为Shark 电表选择一个地址。
- 使用向下按钮来选择数值
- 使用向右键移动到下一个数字。
- 当波特率出现在窗口A，按回车键从Adr移动到bAUd (波特率)
- • 使用向右键或者向下键切换不同的波特率。
- • 将波特率最终转换到9600。
- • 当Port出现在窗口A，按回车键从波特率移动到Port设置.
- • 按向下键或向右键选择不同的协议。
- • 切换不同的协议，直到出现Mod rut为止
- • 当你完成了你的选择，按两次菜单按钮。
- • 当屏幕出现STOR ALL YES时，按回车键保存设置。
型号 Shark 100T, Shark 200T Shark 50-VX-485P-X, Shark 100-X0-X-VX-X-485P
Shark 100T and Shark 200T型号没有屏幕和按钮，因此必须通过制造商的通讯器EXT 4.0进行配置。如上所述，型号Shark 50-VX-485P-X, Shark 100-X0-X-VX-X-485P, Shark 200可以通过屏幕和按钮或者通过软件来配置。
下载通信器EXT 4.0 点击这里.
查看程序的用户手册，点击这里.
- 安装软件并打开它。
- 单击工具栏上的CONNECT连接，并按照指示与仪表建立连接。连接建立后通讯器EXT4.0主屏幕将会弹出
- 单击工具栏上的PROFILE按钮。
- 在简况窗口中选择通讯COMMUNICATION选项卡，如图3所示。
图3：通信器EXT 4.0中的通讯选项卡。
- 对于COM2 (RS485)，选择以下参数：
- 地址：1到247之间的任何数字
- 如果不止一个shark 电表串联到CC或CCA（多个交流电表或其他兼容ModBus总线通信协议的第三方设备均可以串联）。每个仪表或其它串联在相同的云终端设备的设备必须有唯一的ModBus总线，可选任何数字，只要每个设备都有唯一的地址
- 记录每个电表地址。
- Modbus RTU协议
- 波特率：9600
- 响应延迟（毫秒）：0 skdfm
- 单击UPDATE更新，一旦设置好这些参数，就可以将它们发送并保存到电表里。
更多信息请点击这里访问制造商网站，查看完整的安装和安全手册。
在Tigo监控平台上监控
当设备连接并配置，通过邮件 Support@tigoenergy.com或者电话连接Tigo技术支持
国际电话：00800.2255.8446
美国：+1.408.402.0802 ext. 2
设置好电表地址，列出你想展示的参数，我们的团队将完成设置，以便你从Tigo监控平台查看相应参数。
