システムレイアウト設計の目的
システムレイアウトとは、作成されるソーラーアレイのグラフ表現です。作成されたイラストレーション内のインバーター、CCA、ソーラーモジュールの地理的な配置は、実際のソーラーアレイのレイアウトをできる限り正確に表現するようにしてくださいい。
生成されたソーラーアレイのマップは、タイゴインターネットポータルにインポートされ、モジュールレベルでパフォーマンスやその他の関連データを図示して監視するために使用されます。

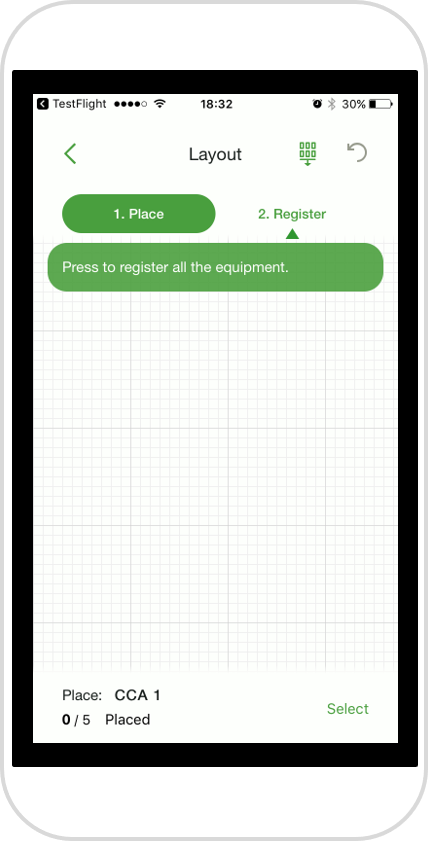

また、レイアウト設定ではオプティマイザーのID番号が、正しい順序でマップ内のモジュール記号に割り当てられ、メンテナンスの際には表示されるデータは常に正しいモジュールに関連付けられています。
レイアウトの作成方法に関するガイドのこつとヒントは、1度表示されてから消えます。こつをもう一度表示するには、アプリからログアウトしてからログインし直します。
機器の配置
- ソーラーシステムを見て、セットアップをまったく知らない人でもよく理解できるように、システムを表示する方法の下書きを作成します。

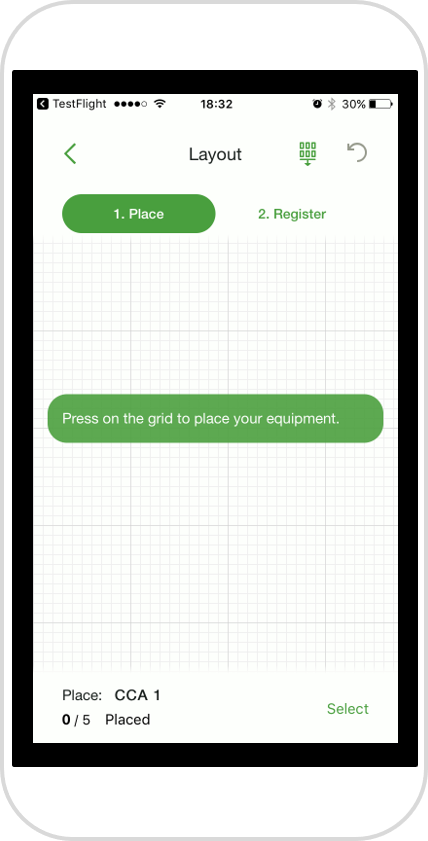

- オブジェクトを配置するには、グリッド上の希望する位置を押します。

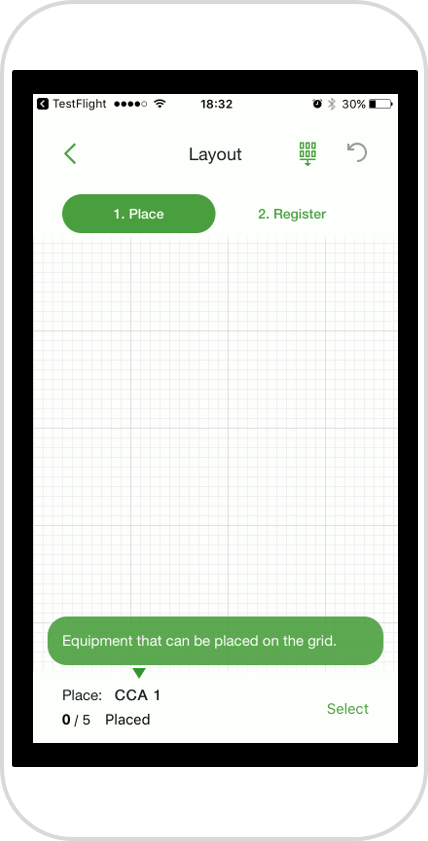

- 左下に、機器のどの部分を配置するかが表示されます。

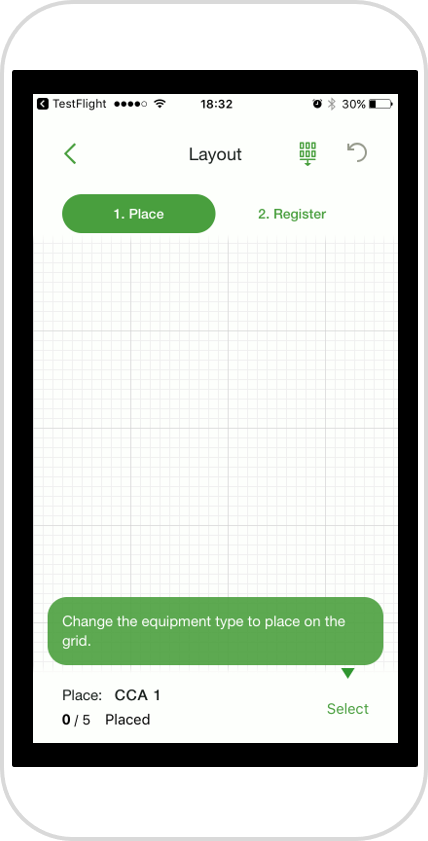

- 右下で、今配置する機器の部分を選択できます。

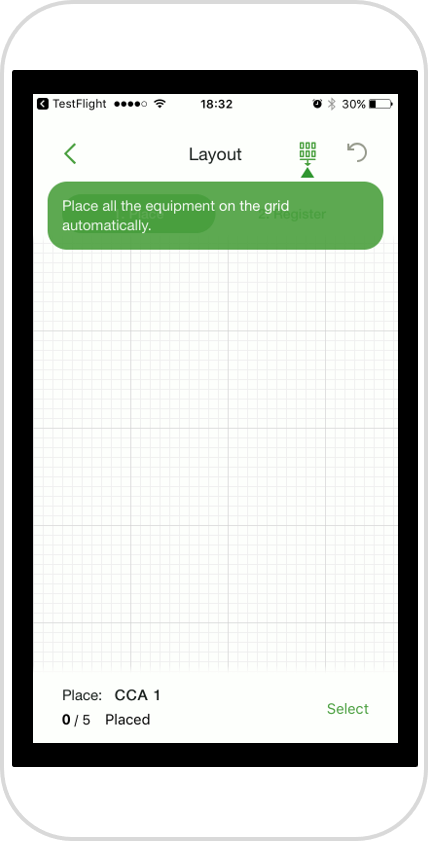

- システム全体を自動的に配置できます。
自動配置によって、ソーラーアレイの現実的なイメージが作成されたかどうか確認します。

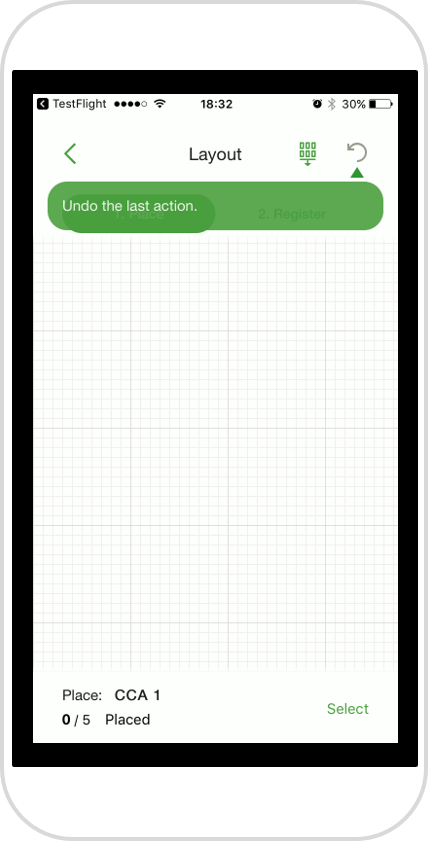

- 正しく配置されていないものがある場合は、最後のステップをやり直します。
