通信线缆用于连接云终端设备和网桥
数据存取设备与网桥的功能是一样的,数据存取设备是新版的通讯天线,网桥是之前版本的通讯天线,对二者的要求如下。要区分用哪个产品,请参阅 。 数据存取设备与网桥
数据存取设备对线缆的要求
- 4芯通讯线缆
- 最小导线尺寸:22号美规线缆(0.33 mm²)
- 导线的最大外径:0.35英寸(9mm)
参阅文章 打开与合上数据存取设备.
Requirements 要求
- 4芯通信线
- 抗紫外线或者直接埋到地下
- 适用于户外
- 最小导体尺寸22AWG(0.33平方毫米)
- 最大线缆外径0.31英尺(7.87毫米)
- 备注:非屏蔽线缆通常更容易获取,屏蔽和非屏蔽线缆都可以使用。
推荐使用的线缆
为了能共用光伏线缆管道,建议使用, Omni 600伏,18AWG, 2对,托盘线缆,P/N21802 or P/N 21802上面的表格并不完全详尽。符合以上要求的线缆都是合适的。
距离标准参照
下表计算了不同线径线缆的最大长度,以及有多少网桥连接到云终端设备。下表是以英尺为长度单位,括号里面是米为单位。
CAT5(5类网线)线缆的使用
在户用系统中,可以使用适用于室外的CAT5线缆来实现云终端设备和网桥之间的连接。然而在商业系统上,并不推荐使用适用于室外的CAT5线缆,因为线缆长度一般都比较长(参见上表中的细节)
CAT5线缆接线指示

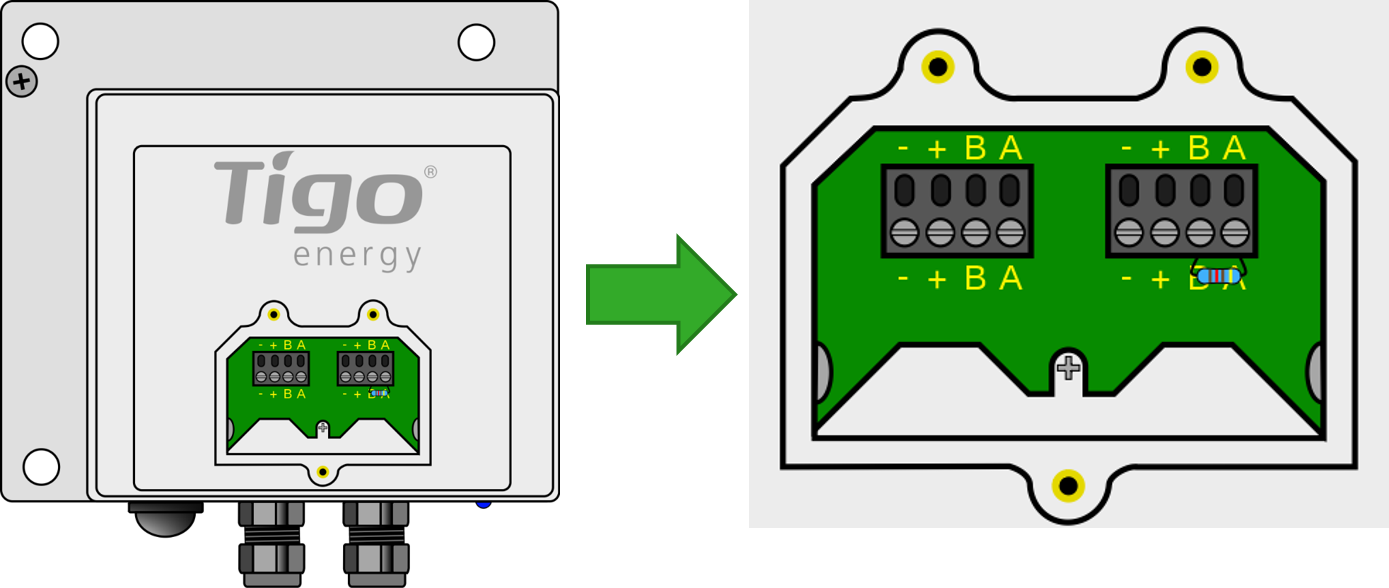

因为“+”“-”导线从云终端设备向网桥提供电能,为了确保电压,最好使用线径足够的导线。下面图片展示了使用三根导线扭在一起接“+”端子,另外三根导线扭在一起接“-”端子,用剩下的双绞线来接A和B端子。
