Zur Verbindung der Steuereinheit (Cloud Connect Advanced, Cloud Connect oder MMU) mit einem oder mehreren Gateways (GW) wird ein Kommunikationskabel verwendet.
Anforderungen
- 4-adriges Kommunikationskabel
- Minimaler Leiterquerschnitt 0,33 mm² (22 AWG)
- Maximaler Außendurchmesser des Kabels (DA) 7,87 mm (0,31 Zoll)
In Abhängigkeit von der verwendeten elektrischen Installation und den lokalen gesetzlichen Vorschriften können auch weitere Anforderungen gelten:
- Für den Auβeneinsatz geeignet und/oder UV beständig und/oder erdverlegt
Bitte beachten: Normalerweise ist es einfacher, diese Kabelarten zu finden, wenn Sie nach nicht abgeschirmten Kabeln suchen. Es können jedoch sowohl abgeschirmte als auch nicht abgeschirmte Kabel verwendet werden.
Empfohlene Kabel
Damit das Gateway-Kabel im gleichen Schutzrohr wie der PV-Leiter verlegt werden kann, sollte das Kabel, Omni Cable's 600V 18AWG 2-Pair Tray Cable, Art. Nr. 21802 verwendet werden. Hierdurch erübrigt es sich, ein getrenntes Schutzrohr für das Gateway-Kabel installieren zu müssen.

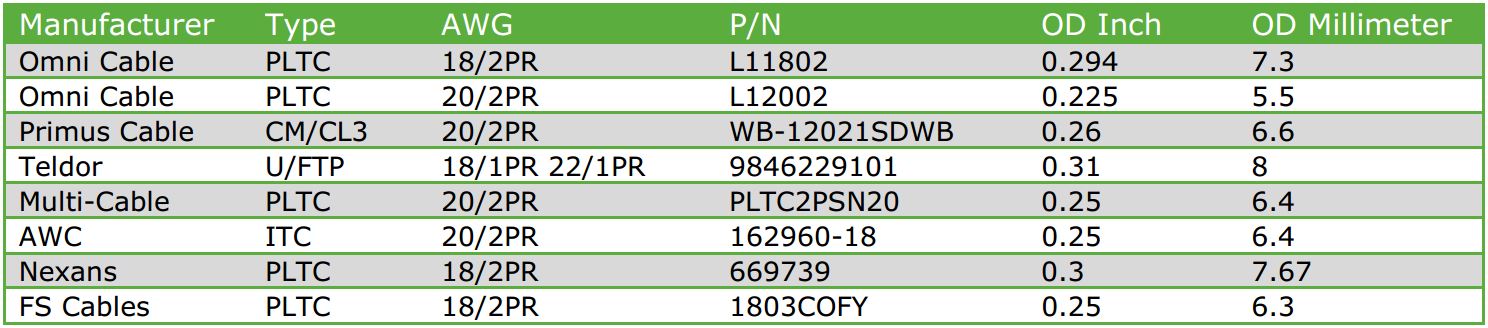

Sollte es für Sie nicht von besonderer Wichtigkeit sein, diese beiden Kabel im gleichen Schutzrohr zu verlegen, dann entnehmen Sie weitere Empfehlungen aus untenstehender Tabelle:
Diese Tabelle hat keinen Anspruch auf Vollständigkeit. Jedes Kabel, das die darin genannten Anforderungen erfüllt, ist geeignet.
Richtlinien zur Kabellänge
In der nachfolgenden Tabelle werden die maximalen Kabellängen je nach Leiterquerschnitt sowie die Anzahl der an die Steuereinheit (CCA, CC oder MMU) angeschlossenen Gateways aufgeführt. Die US-amerikanischen Längenmaße sind Fuß, die metrischen Angaben in Klammern sind in Meter angegeben.
Verwendung von CAT5-Kabeln
Bei Hausaufdachanlagen kann die Verbindung zwischen Cloud Connect (oder MMU) und Gateways über CAT5-Kabel für den Außeneinsatz hergestellt werden. Für kommerzielle Anlagen sind solche CAT5-Kabel jedoch nicht zu empfehlen, da hier in der Regel längere Kabel benötigt werden (siehe Angaben in der Tabelle oben).
Anweisungen zur CAT5-Verkabelung
Da die Plus- und Minusleiter die Gateways mit Strom vom Cloud Connect (oder von der MMU) versorgen, ist es empfehlenswert, für diese beiden Klemmen mehrere Leiter zu verwenden, damit die Gateways mit ausreichend Spannung versorgt werden. In diesem Diagramm wird gezeigt, wie je drei Leiter als Plus- und als Minusleiter verwendet werden, wobei das verbleibende verdrillte Leiterpaar für A und B zur Verfügung steht.
